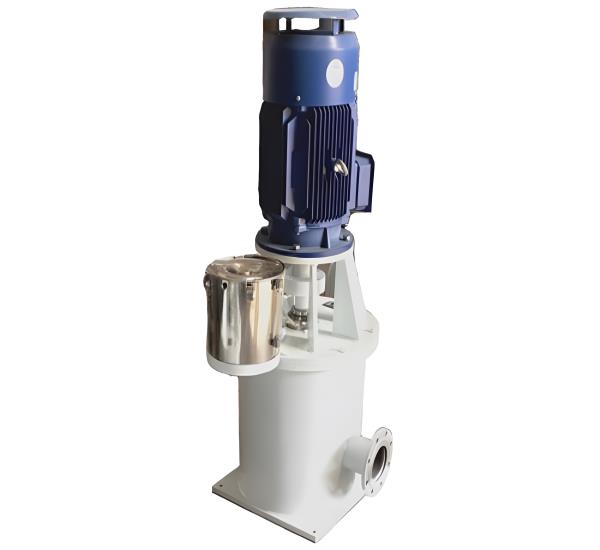

立式餐厨垃圾泵

CCB型餐厨垃圾渗滤液输送泵

CCB型餐厨垃圾渗滤液输送泵是在引进国内外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代垃圾渗滤液输送泵类产品

在线咨询全国热线
18507312158
产品描述

1、CCB型餐厨垃圾渗滤液输送泵用途

CCB型餐厨垃圾渗滤液输送泵是在引进国内外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代垃圾渗滤液输送泵类产品,该系列产品结构合理可靠,使用维护方便,主要应用于餐厨垃圾处理,用于输送餐厨垃圾浆料、废水、油脂等介质。使用寿命远远大于螺杆泵和液下泵。它采用大管道防堵塞的结构,这样通过的颗粒直径可达口径的四分之一。根据用户的需求,在不允许泄漏的工况,在无密封基础上还可以加集装式密封。

立式餐厨垃圾泵 (6).jpg

2、CCB型餐厨垃圾渗滤液输送泵工作条件


 转速:980、1480、2950r/min

 电压:380V

 进、出口口径:50­~300mm

 温度范围:≦150℃

 介质的固相物容积比:≦25%

3、CCB型餐厨垃圾渗滤液输送泵型号意义

100CCB90-25
  100 —— 进、出口直径100mm
  CCB —— CCB型餐厨垃圾渗滤液输送泵

90 —— 设计点流量90m³/h
  25 —— 设计点扬程25m
  F —— 采用副叶轮密封

4、CCB型餐厨垃圾渗滤液输送泵性能范围(设计点)

流量:3~720m³/h
  扬程:10~100m


5、CCB型餐厨垃圾渗滤液输送泵适用工况
  1、输送介质的温度小于150℃。
  2、输送介质的固相物容积比在25%以下。
  3、输送介质的运动粘度为(7~23)×10-6㎡/s。
  4、输送介质的密度小于1800kg/m³。
  5、输送介质的固体颗粒直径(单位mm):

 泵口径

 50

 65~80

100~125

 150~200

 250~300

 颗粒直径

 <10

 <20

<25

 <30

 <50



二、CCB型餐厨垃圾渗滤液输送泵结构特点
  CCB型餐厨垃圾输送泵具有明显技术优势:
  1、水泵叶轮为半开式结构,效率较传统的螺杆泵和液下泵高10%~15%,同性能参数泵所配电机功率普遍低一个档次,节能显著,同时,叶轮抗汽蚀性能好。
  2、密封采用多面连环流体动力密封,由副叶轮密封和停机密封组成,适用于频繁启动场合。
  3、联接方式为水泵和电机刚性直联。从电机端俯视,泵为顺时针方向旋转。
  4、泵底部设计有适合餐厨垃圾处理运行的独特沉淀室,不能通过出口被排出的残渣介质等会沉入泵底部的沉淀室,可通过清淤孔清理。

三、CCB型餐厨垃圾渗滤液输送泵主要零部件材料

泵体

叶轮

泵轴

密封环

副叶轮

轴承支架

电机座

1Cr18Ni9Ti

Cr26合金

1Cr18Ni9Ti

Cr26合金

1Cr18Ni9Ti

1Cr18Ni9Ti

Q235-A

四、CCB型餐厨垃圾渗滤液输送泵结构示意图
